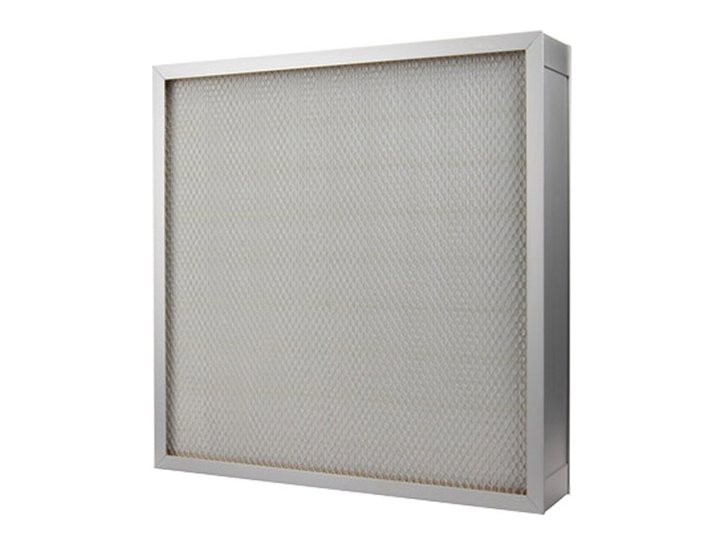

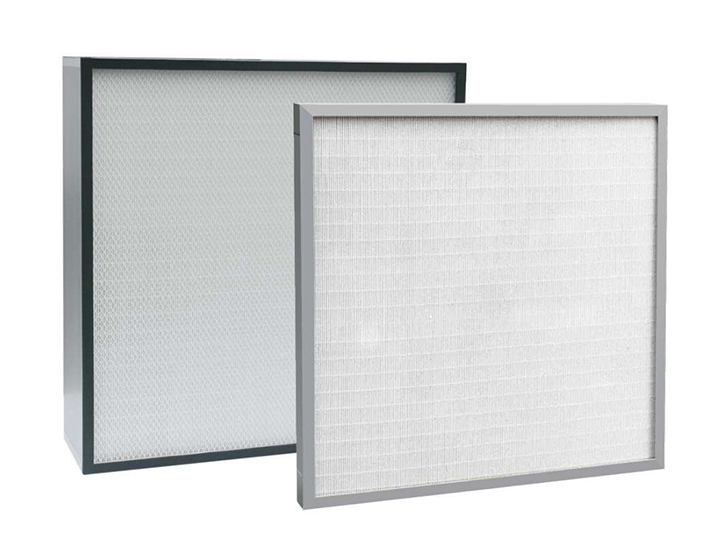

無隔板高效過濾器
產品概述
高效和超高效過濾器均用于潔凈室末端，以其結構形式可分為有：有隔板高效過濾器、無隔板高效過濾器、大風量高效過濾器和超高效過濾器等。
無隔板過濾器是用熱熔膠代替有隔板過濾器的鋁箔對濾材進行分隔。
產品特點
1、無隔板濾芯采用自動折景機進行折疊。
2、專用玻璃纖維濾紙作為濾料。
3、框體采用金屬框。
4、過濾空間大，阻力低容塵量大使用壽命長。
5、每個過濾器經過嚴格檢測。
6、可制作F6-F14間各種效率。
適用范圍
主要用于電子、制藥、食品、半導體、醫院等需要高潔凈度的空氣過濾系統。
技術參數
|
型號 |
寬*高*深 mm |
效率 |
阻力 Pa |
效率 |
阻力 Pa |
風量 CMH |
外框 |
濾料 |
分隔物 |
護網 |
密封膠 |
密封條 |
|
ZKK-665 |
610*610*50 |
U15 |
170 |
H13 |
135 |
602 |
鋁框
鍍鋅框
塑膠框 |
玻璃纖維 |
熱熔膠 |
鋁拉網
烤漆網 |
聚氨酯 |
EVA |
|
U16 |
190 |
H14 |
160 |
|
ZKK-1175 |
1170*570*50 |
U15 |
170 |
H13 |
135 |
602 |
|
U16 |
190 |
H14 |
160 |
|
ZKK-1265 |
1220*610*50 |
U15 |
170 |
H13 |
135 |
602 |
|
U16 |
190 |
H14 |
160 |
|
ZKK-667 |
610*610*70 |
U15 |
145 |
H13 |
120 |
602 |
|
U16 |
165 |
H14 |
130 |
|
ZKK-1157 |
1170*570*70 |
U15 |
145 |
H13 |
120 |
602 |
|
U16 |
165 |
H14 |
130 |
|
ZKK-1267 |
1220*610*70 |
U15 |
145 |
H13 |
120 |
602 |
|
U16 |
165 |
H14 |
130 |
|
建議終壓損為初壓損的2-3倍，尺寸可按照客戶需求定制。 |
無隔板高效過濾器的特性
當減少過濾器的尺寸和重量時還可以提升它的風量。
對于很小的空間對風速的需求可以生產大風量的產品。
為了便于搬運、安裝，可以提供較小，較輕的外框以降低重量。
很好的產品設計可以靈活地對產品進行安裝、更換及升級。
產品性能好于2倍外框高度的有隔板過濾器。
55mm ，70mm 及 75mm褶高的產品可以降低產品阻力，提高過濾效率，性能好于市場上其它的無隔板產品。
當使用 55mm，70mm ，75mm褶高的產品是可以減低產品阻力為系統帶來節能效益。
選購
單面或雙面陽極處理鋁網保護單面或雙面氣密墊片。
適用的場所
濕度最高可達 100 % ，溫度最高可達 85 ℃。
拆包和檢漏
拆包：只能在安裝現場，安裝時刻現拆高效過濾器包裝，取出之后應作外觀檢查，并要求每一臺有性能指標的具體檢測數據，不得籠統打印某限值數據（例如≤Pa）。
檢漏：潔凈度級別等于或高于100級的潔凈車間的高效過濾器安裝前必須作現場檢漏，重點是檢查過濾器有無破損漏泄等自身質量。所有級別的潔凈車間，都要求對其安裝好的高效過濾器作檢漏，在現行規范沒有給出檢查數量時，可以自定一個比例，安裝檢漏的重點是空氣過濾器邊框密封質量。
安裝注意事項
安裝高效過濾器是凈化空調系統和潔凈室施工安裝的關鍵，應注意以下幾點：
1. 安裝前清潔；
2. 系統應空吹清潔；
3. 凈化車間應再次全面清掃，如用吸塵器吸塵，不得用普通吸塵器，必須用配有超凈濾袋的吸塵器；
4. 如在吊頂內安裝，吊頂內應進行清掃；
5. 然后試運轉系統達12h后再次清潔潔凈車間，方可安裝高效過濾器。
